La línea de autobús de la serie

CCX3--1 (CCX) es adecuada para el sistema trifásico de cuatro cables trifásico de cinco cables, frecuencia de 50-60Hz, voltaje nominal de 690V, corriente de funcionamiento nominal 100-6300A y sistema de distribución. Como sistema de transmisión y distribución de bajo costo y alta eficiencia para instalaciones industriales, hospitales, centros comerciales, edificios de gran altura o entornos de alta tecnología, todo el sistema puede implementar una distribución de energía eficiente cuando se evalúan los costos.

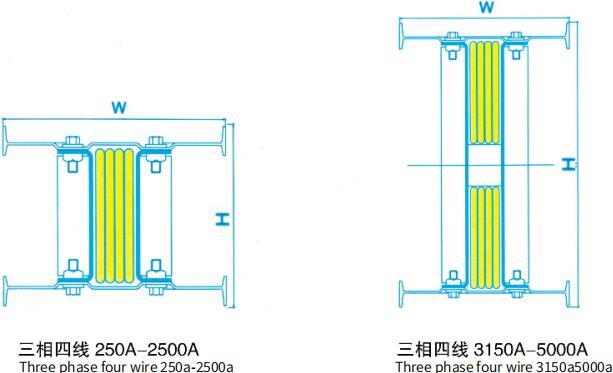

Características estructurales

1. tamaño pequeño y gran flexibilidad

Estructura compacta del bocadillo, que no sólo ahorra el espacio, pero también tiene caracteres excelentes de la gota de voltaje. Se pueden usar varias unidades funcionales en todos los cambios de ángulo y altura de la torre

, instalados en el entrepiso, a lo largo de la pared y en cualquier espacio del edificio.

2. la conexión es conveniente y rápida

1. la placa aislante cónica fortalece la resistencia mecánica, y la carcasa del molde aumenta la presión y el borde no se levanta.

2. junta de acero en forma de cuenco de gran tamaño de Mangan con la presión uniforme de la superficie de contacto.

3. Una llave 19 ordinaria puede apretar el perno de una a dos dedos con un indicador rojo. Cuando el indicador cae naturalmente, se puede determinar que la junta de conexión se ha apretado sin ninguna herramienta de detección.

4. Los pernos pueden ser reutilizados durante el mantenimiento.

5, junta con piso 16mm ajustable.

3. caja de aluminio completa

1. el sistema de conducto de bus utiliza perfiles de aleación de aluminio livianos y completamente cerrados como carcasa. La estructura única le permite ya no considerar la mejor posición de instalación y cualquier factor de reducción de capacidad.

2. el caso de aluminio completamente pulverizado puede soportar 1000 horas de prueba de espray de sal.

3. la carcasa de aluminio tiene una excelente resistencia a la corrosión, rendimiento de diseño de calor y conductor eléctrico (todo el caso tiene una capacidad de conexión a tierra del 50%).

4. materiales conductores y aislantes de alta calidad

1. el sistema de conductos de bus adopta la barra de cobre de estaño o plata de alta calidad y barra de aluminio como materiales conductores, y la superficie exterior de la barra conductora está bien protegida.

2. la fila conductora está envuelta con un material de aislamiento de poliéster termoformado clase B (1309C), que mejora en gran medida la resistencia al insulto y la resistencia al impacto del autobús.

3, utilizando materiales de aislamiento respetuosos con el medio ambiente, a través de los requisitos de ROHS de SGS seis pruebas de propiedad física y certificación UL.

5. la estructura de la caja enchufable

1. la manija de funcionamiento de la caja enchufable se puede instalar en la parte frontal o lateral de la caja, y se establecen otras instrucciones de apertura y cierre.

2. el mecanismo del candado se utiliza para evitar el cierre incorrecto de la caja de enchufe y el acceso no autorizado a la fuente de alimentación.

3. la caja de fusibles está equipada con una herramienta especial de elevación de fusibles.

4. la placa de cubierta del molde zócalo evita que los dedos toquen accidentalmente el conductor eléctrico.

5. contactos especiales se utilizan para la puesta a tierra interna y puesta a tierra de la cáscara.

Parámetros técnicos

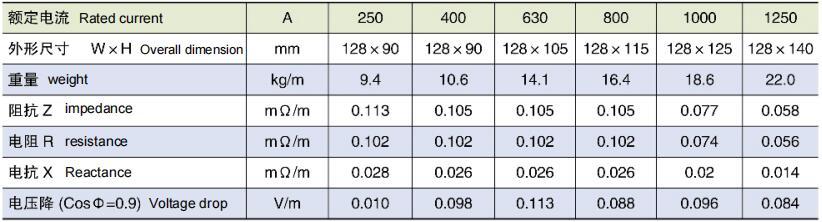

250 A- 1250A

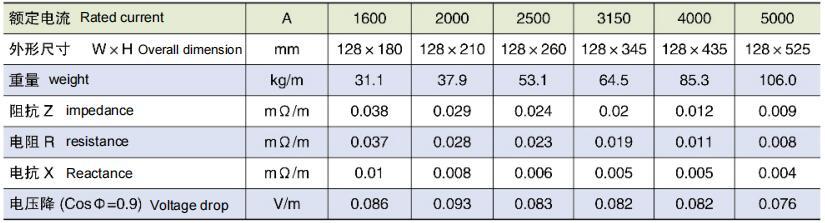

1600A-5000A
